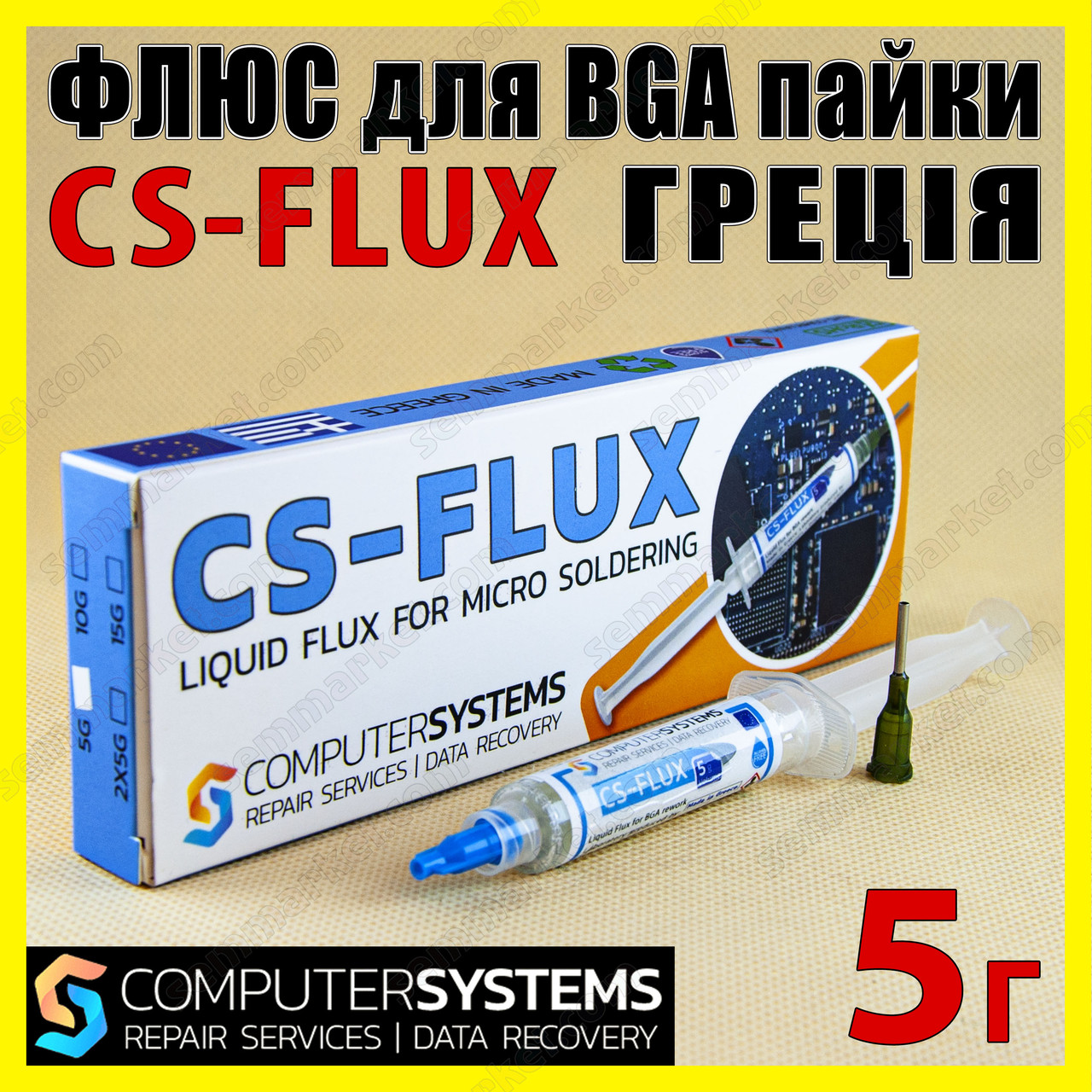

Флюс гель CS-FLUX (Греція) 5g для паяння та демонтажу BGA SMD LQFP QFN компонентів реболлінгу

Флюс CS-FLUX Computer Systems Lab. (Греція) 5г. для BGA SMD LQFP QFN пайки і демонтажу компонентів



CS-FLUX - це флюс з низькою в'язкістю, не містить свинцю, розроблений дослідницькою групою лабораторій Computer Systems (Греція) для задоволення особливих потреб при ремонтах (реболлинг або пайка процесорів і інших компонентів BGA) комерційної електроніки, такий як ноутбуки, ігрові пристрої. консолі і т. д.

СХОЖІ ТОВАРИ < < < НАТИСНУТИ

 Опис:

Виробник - Computer Systems Laboratories (Греція)

Модель - CS-FLUX

Ключові особливості CS-FLUX:

1) CS-FLUX при нагріванні приблизно до 150 градусів (за цельсієм) перетворюється в рідину і повністю закриває невеликий зазор між компонентом BGA і друкованою платою. Таким чином, всі кульки припою покриваються CS-FLUX, а під час паяння або зняття компонентів BGA друковані плати, контактні майданчики і кульки компонентів.

2) CS-FLUX не викликає корозії друкованої плати або компонентів.

3) CS-FLUX не є без залишковим флюсом, але при необхідності його можна дуже легко видалити спиртом.

4) Завдяки своїй рідкій природі, для кожного ремонту потрібна дуже невелика кількість CS-FLUX, що призводить до набагато чистої робочої середовищі.

5) CS-FLUX не містить свинець.

4) CS-FLUX дуже липкий і спеціально розроблений для утримання кульок припою всередині трафарету під час процесу реболлинга.

5) З допомогою CS FLUX навіть самі складні компоненти можуть бути видалені або припаяні правильно і швидко.

6) CS-FLUX також допомагає захистити контакти компонентів і контактні площадки на друкованій платі

7) CS-FLUX проведений в ЄС.

У представленому відео продемонстровано, як легко знімати і паяти різні типи SMD-компонентів, включаючи BGA, LQFP, QFP, QFN і т. д.

Відео по застосуванню CS-FLUX при пайку і видалення графічного процесора):

Інструкції по застосуванню.
 - Демонтаж або пайка компонента BGA:
Встановіть наконечник 1,6 мм на шприц.
Встановіть друковану плату з отпаиваемом компонентом BGA так щоб він був розташований у вертикальному положенні.
Використовуючи термофен або термовоздушную паяльну станцію, встановлену на 150 градусів (за Цельсієм), нагрійте металевий наконечник шприца.
Помістіть одну краплю CS-FLUX на верхню сторону компонента BGA, щоб CS-FLUX міг пройти під компонент.
Переміщайте термофен так, щоб CS-FLUX повністю пройшов під компонент.
Поверніть друковану плату і виконайте те ж саме з усіма 4 сторонами компонента BGA.
Тепер ви можете розмістити друковану плату на паяльної станції BGA для демонтажу або реболлинга.

- Процес реболлинга:
Виберіть компонент BGA на базу для реболлинга BGA.
Нанесіть одну краплю CS-FLUX на компонент і за допомогою невеликої кисті розподіліть її.
Помістіть відповідний трафарет (з прямим нагрівом) на компонент BGA.
Додайте невелику кількість кульок припою в центр трафарету і пальцем розподіліть їх круговими рухами.
CS-FLUX допоможе утримати кульку припою в кожному отворі трафарету.
Нагрійте трафарет на термовоздушной паяльної станції до температури 350-450 градусів (за Цельсієм).
Завдяки CS-FLUX всі кульки припою будуть ідеально припаиваться до контактним майданчикам.
CS-FLUX розроблений для використання з кульками припою, що не містять свинцю, але може також використовуватися з кульками припою, які містять свинець, якщо застосовується більш сильне нагрівання.

 - Пайка компонентів BGA на друкованій платі:
Нанесіть краплю CS-FLUX на друковану плату, де буде встановлений компонент BGA, і з допомогою невеликої кисті розподіліть його.
Помістіть друковану плату на станцію для ремонту BGA і встановіть компонент BGA.
Залишки CS-FLUX легко очищаються спиртом.

Зберігання упаковки і запобіжні заходи:
Берегти від морозу. Тільки для промислового використання. Використовуйте захисні рукавички при змішуванні, засоби захисту очей і прийміть звичайні заходи безпеки при роботі з хімічними продуктами, такими як вентиляція.

Технічні характеристики:

Колір: напівпрозорий

Фасовка: шприц

Консистенція: гель

Розмір шприца: 140 х 15 х 15 мм

Вага флюсу: 5г.

Вага з упаковкою: 12г.

Комплектація:

Шприц з флюсом CS-FLUX – 1 шт.

Аплікатор – 1 шт.

Zip пакет – 1 шт.
