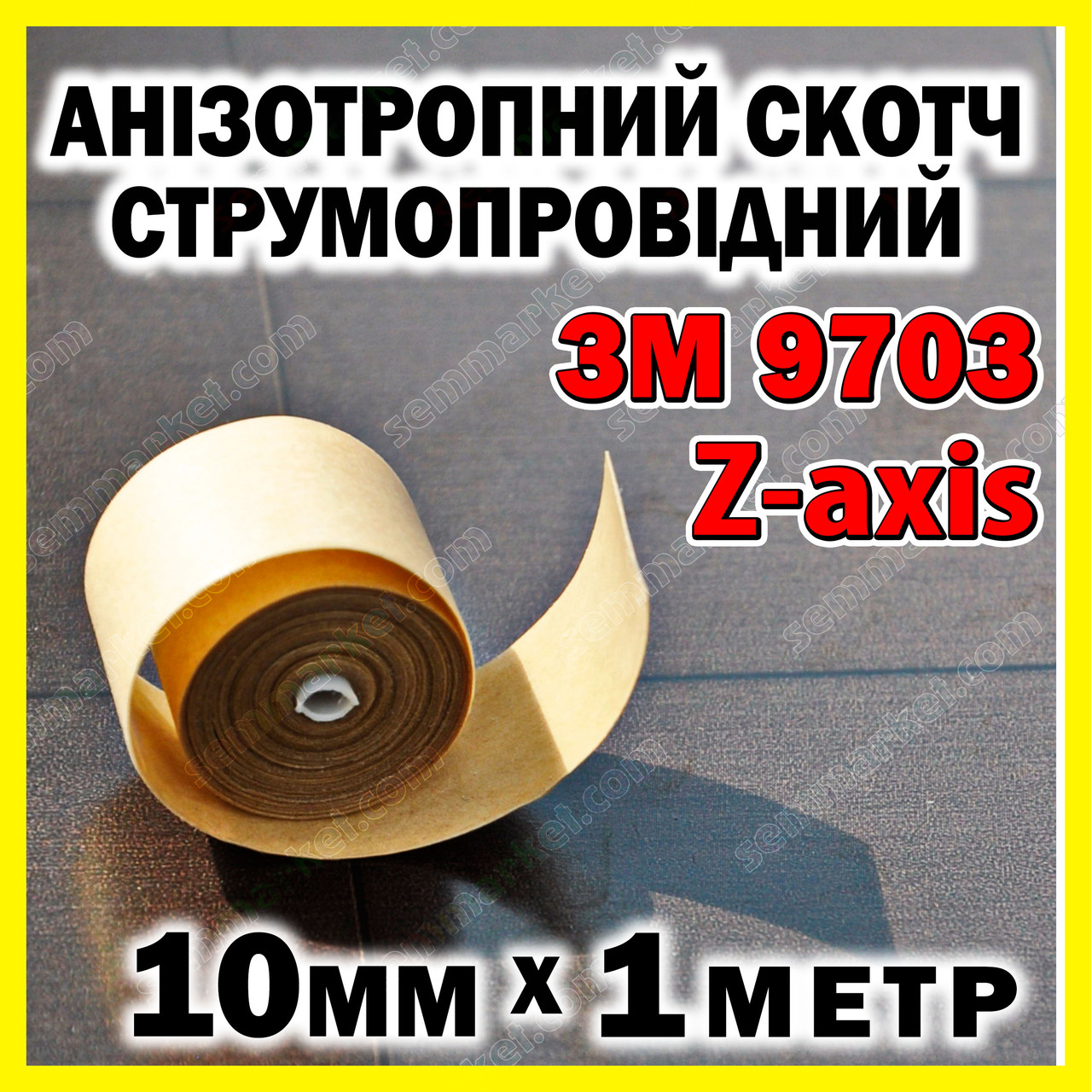

Анізотропний скотч 3M 9703 Z-axis 10 мм х 1метр анізотропна струмопровідна плівка

3M 9703 анізотропний струм провідна плівка (скотч-стрічка)



Анізотропна струмопровідна плівка (скотч) 3M 9703 призначена для приклеювання гнучких шлейфів до текстилу, скла тощо.

Проводить струм в одному напрямку по осі "Z" (Z-Axis), чим забезпечує гарну провідність від контакту до контакту та ізоляцію між контактами.

Використовується для ремонту телефонів, моніторів, планшетів та ін.

Також у нашому магазині Ви можете придбати анізотропну плівку, анізотропний скотч, струмопровідний клей, теплопровідні клей, флюси BGA та ін.

Т-подібні   наконечники	Анізотропна плівка	Анізотропний скотч	Струмопровідні клейу	Розчинник ACF плівки

Опис:

Торгова марка: 3M

Місце походження: USA

Номер моделі: 3M 9703

Сертифікати: ISO 9001: 2008 / SGS

Основа анізотропної стрічки — поліестер із вкрапленням частинок срібла.

Скотч 3M 9703 — чутлива до тиску електротрансферна стрічка з анізотропною електропровідністю. Основа заповнена струмопровідними частинками. Вони дають змогу створити електричний взаємозв'язок між поверхнями  по осі  "Z" через струмопровідні частинки.

Липких властивостей і брак будь-якого термічного затвердіння робить стрічку 9703 простою у використанні під час складання.

Стрічка 9703 електрично з'єднує й механічно зв'язує ланцюги з маленьким між контактним кроком.

Електропровідна стрічка 9703 забезпечує гарну адгезію до текстилю, міді, золоту, епоксидних смол, полііму (Kapton), поліефірних плівок, алюмінію неіржавкої сталі та гладким ущільнювальним матеріалам.

Низький контактний опір.

застосування

1. Міцність адгезійного зв'язку залежить від ступеня притискання клейкої стрічки до поверхні.
2. Для отримання оптимальної адгезії сполучні поверхні мають бути чистими та сухими.
3. Оптимальна температура нанесення стрічки 20 °C — 38 °C.Не рекомендується нанесення стрічки за температури нижче ніж 10 °C. Якщо стрічка нанесена за нормальних умов, адгезійні властивості стрічки зберігаються в широкому температурному інтервалі.

ПРИМІР ЗАСТОСУВАННЯ:

Технічні характеристики:

Колір: прозорий

Товщина скотчу — 50 мікронів

Клей: Акриловий

Тип клею — чутливий до тиску/

Метод склеювання — Тиск пальця або валик.

Тиск склеювання 0,10 МПа

Температура склеювання 15С - 70С

Тип провідних частинок — Нікель зі срібним покриттям

Напрямок провідності — Вісь Z

Мінімальний проміжок між контактами — 0,4 мм

Тип підключення —  Flex to Flex, Flex к LCD, Flex к PCB

Товщина лайнера — 100 мікронів

Матеріал лайнера — крафт — папір

Кількість клейких сторін — 2

Особливість: Термостійкість

Ширина — 10 мм

Довжина — 1000 мм

Комплектація

Скотч 3M 9703 смуга 10 мм х 1 м — 1 шт.
