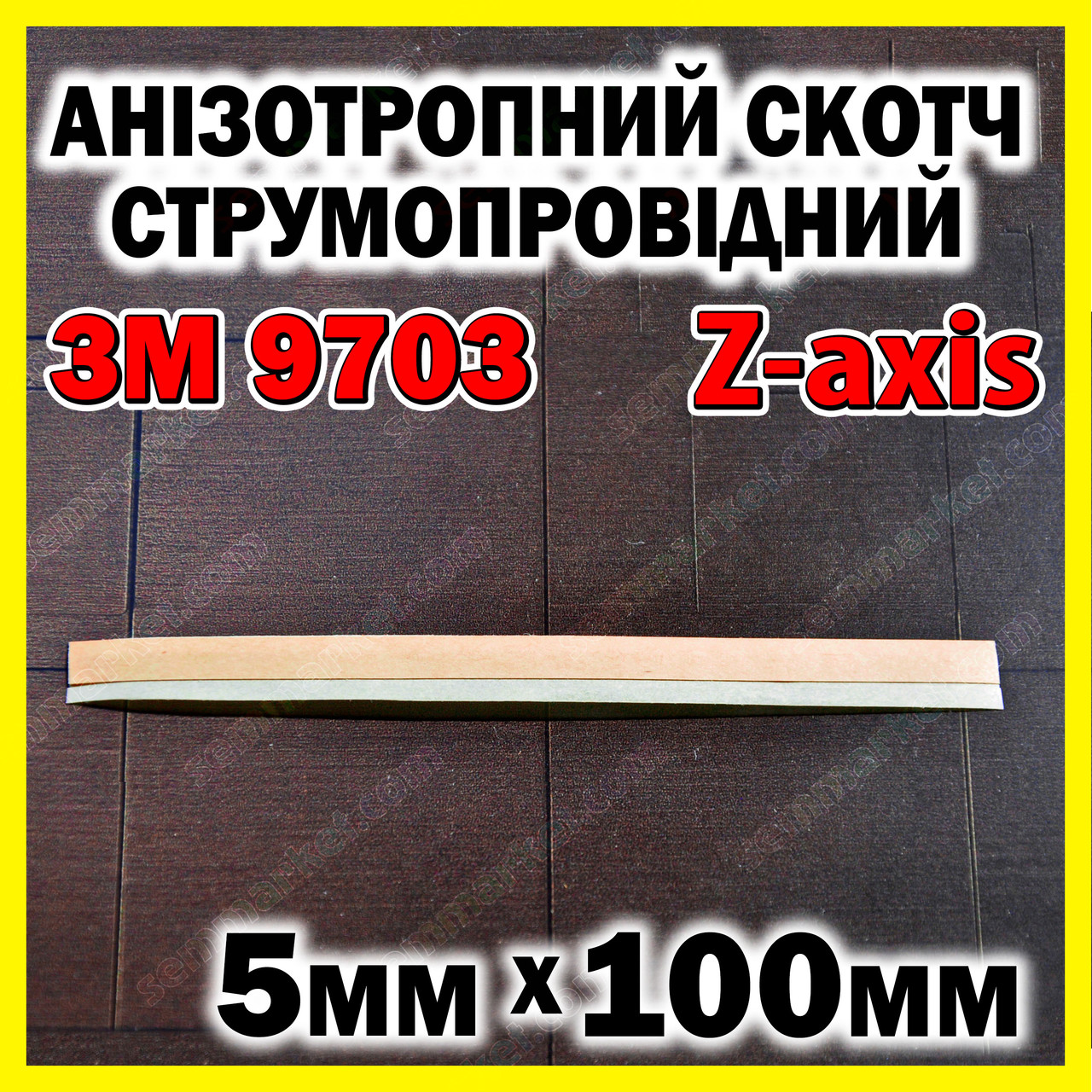

Анізотропний скотч 3M 9703 Z-axis 5х100мм анізотропна струмопровідна плівка
117,30 ₴
Показати оптові ціни- В наявності 13 од.
- Оптом і в роздріб
- Код: Sko-3M9703-5x100
- +380 (67) 600-72-74Киевстар
3M ™ 9703 анізотропна струм провідна плівка (скотч-стрічка)
Анізотропна струмопровідна плівка (скотч) 3M ™ 9703 призначена для приклеювання гнучких шлейфів до текстоліту, скла і т. п.
Проводить струм в одному напрямку по осі Z (Z-Axis), що забезпечує хорошу провідність від контакту до контакту та ізоляцію між контактами.
Використовується для ремонту телефонів, моніторів, планшетів та ін..
Т -образні наконечники |
Анізотропна плівка |
Анізотропний скотч |
Струмопровідні клеї |
Теплопровідні клеї |
Опис:
Торгова марка: 3M
Місце походження: USA
Номер моделі: 3M 9703
Сертифікати: ISO 9001: 2008 / SGS
Основа анізотропної стрічки - поліестер з вкрапленням частинок срібла.
Скотч 3M ™ 9703 - чутлива до тиску електро трансферна стрічка з анізотропної електропровідністю. Основа заповнена струмопровідними частинами. Вони дозволяють створити електричну взаємозв'язок між поверхнями по осі "Z" через струмопровідні частинки.
Липкі властивості і відсутність будь-якого термічного затвердіння робить стрічку 9703 простий у використанні при складальних операціях.
Стрічка 9703 електрично і механічно з'єднує пов'язує ланцюга з маленьким між контактним кроком.
Електропровідна стрічка 9703 забезпечує хорошу адгезію до текстоліту, міді, золота, епоксидним смолам, полиимиду (Kapton), поліефірним плівкам, алюмінію нержавіючої сталі і гладким ущільнювальних матеріалів.
Низький контактний опір.
застосування
1. Адгезійну міцність зв'язку залежить від ступеня притиску клейкої стрічки до поверхні.
2. Для отримання оптимальної адгезії сполучаються поверхні повинні бути чистими і сухими.
3. Оптимальна температура нанесення стрічки 20°C - 38°C. Не рекомендується нанесення стрічки при температурі нижче 10°C. Якщо стрічка нанесена при нормальних умовах, адгезійні властивості стрічки зберігаються у широкому температурному інтервалі.
ПРИКЛАД ЗАСТОСУВАННЯ:
Технічні характеристики:
Колір: прозорий
Товщина скотча - 50 мікрон
Клей: Акриловий
Тип клею - чутливий до тиску/
Метод склеювання - Тиск пальця або валик.
Тиск склеювання 0,10 МПа
Температура склеювання 15С - 70С
Тип провідних частинок - Нікель з срібним покриттям
Напрямок провідності - Вісь Z
Мінімальний зазор між контактами - 0,4 мм
Тип підключення - Flex to Flex, Flex до LCD, Flex до PCB
Товщина лайнера -100 мікрон
Матеріал лайнера - крафт - папір
Кількість клейких сторін - 2
Особливість: Термостійкість
Ширина - 5мм
Довжина - 100мм
Комплектація:
Скотч 3M 9703 смуга 5мм х 100мм - 1шт.
Основні атрибути | |
---|---|
Виробник | 3М |
Країна виробник | США |
Довжина | 100 мм |
Ширина | 5 мм |
Користувальницькі характеристики | |
Макс робоча температура°C | 120 |
Матеріал | Срібні частинки в поліестері |
Хв робоча температура°C | -40 |
Тип | Струмопровідний |
Товщина | 0.05 |
- Ціна: 117,30 ₴
- Спосіб упаковки: OEM
