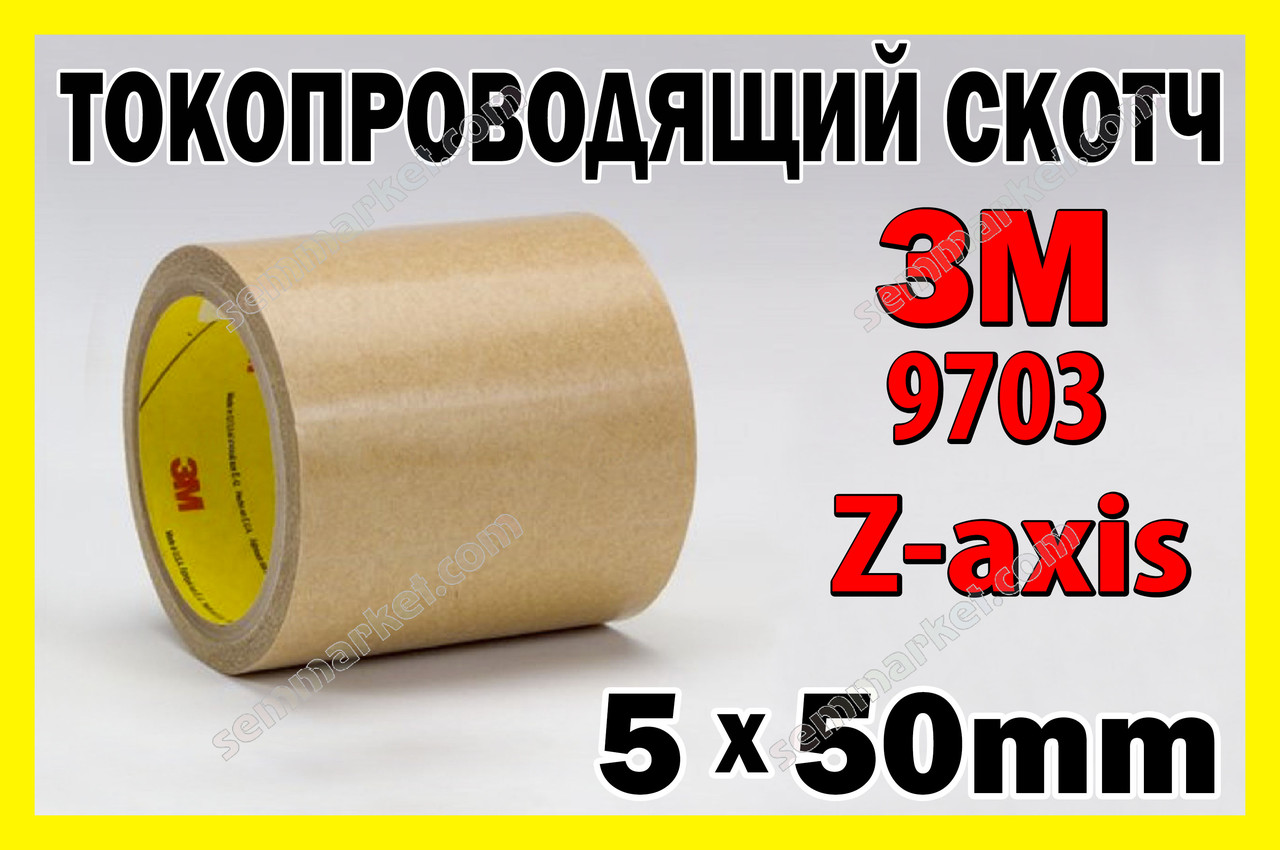

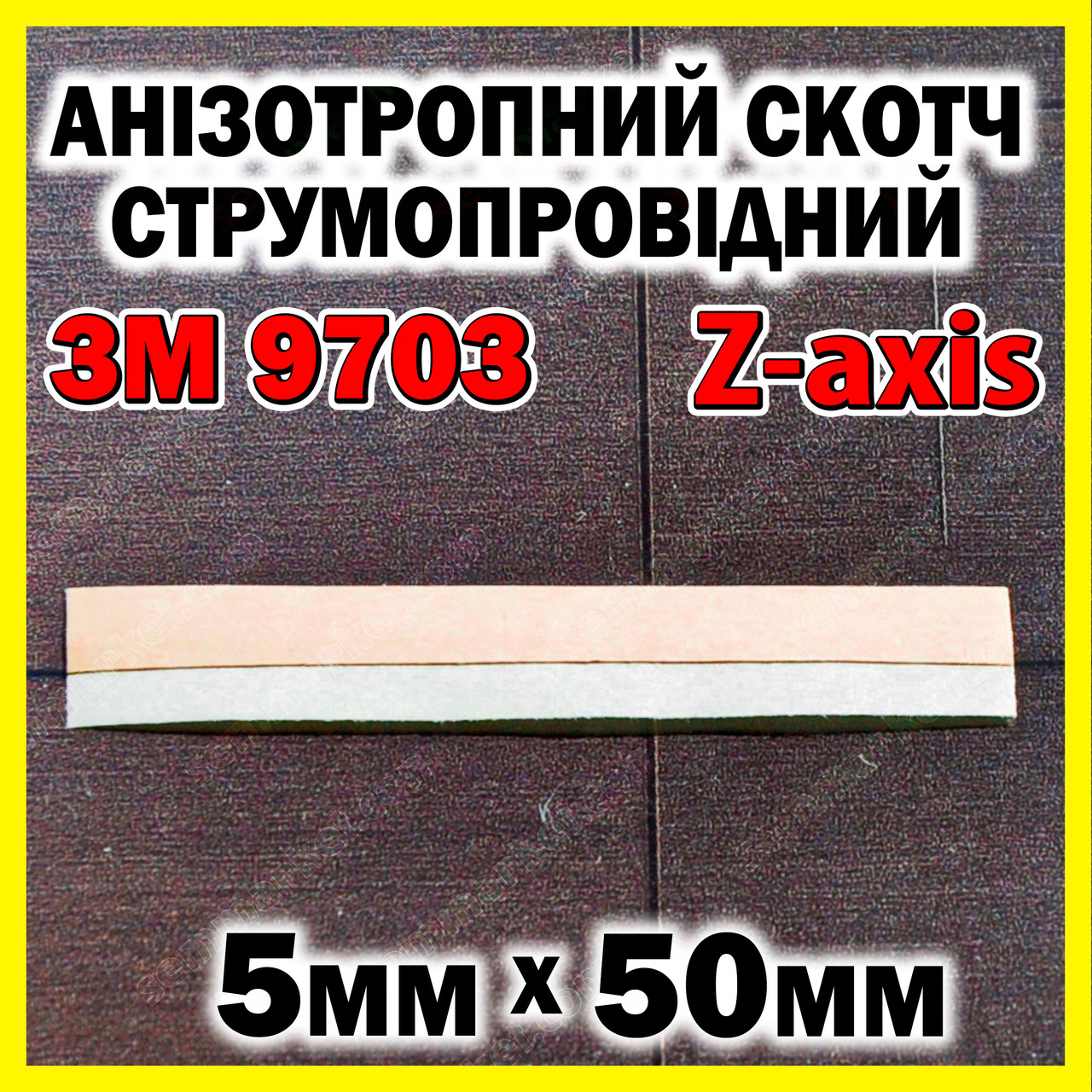

Анізотропний скотч 3M 9703 Z -axis 5 x 50 мм анізотропна струмопровідна плівка

3M ™ 9703 анізотропна струм провідна плівка (скотч-стрічка)

Анізотропний скотч підходить для ремонту шлейфів, матриць, дисплеїв та інших тонкопровідних з’єднань. Розмір — 5×50 мм.

Анізотропна струмопровідна плівка (скотч) 3M ™ 9703 призначена для приклеювання гнучких шлейфів до текстоліту, скла і т. п.

Проводить струм в одному напрямку по осі Z (Z-Axis), що забезпечує хорошу провідність від контакту до контакту та ізоляцію між контактами.

Використовується для ремонту телефонів, моніторів, планшетів та ін..

Інші види адгезійних матеріалів

Опис:

Торгова марка: 3M

Місце походження: USA

Номер моделі: 3M 9703

Сертифікати: ISO 9001: 2008 / SGS

Основа анізотропної стрічки - поліестер з вкрапленням частинок срібла.

Скотч 3M ™ 9703 - чутлива до тиску електро трансферна стрічка з анізотропної електропровідністю. Основа заповнена струмопровідними частинами. Вони дозволяють створити електричну взаємозв'язок між поверхнями по осі "Z" через струмопровідні частинки.

Липкі властивості і відсутність будь-якого термічного затвердіння робить стрічку 9703 простий у використанні при складальних операціях.

Стрічка 9703 електрично і механічно з'єднує пов'язує ланцюга з маленьким між контактним кроком.

Електропровідна стрічка 9703 забезпечує хорошу адгезію до текстоліту, міді, золота, епоксидним смолам, полиимиду (Kapton), поліефірним плівкам, алюмінію нержавіючої сталі і гладким ущільнювальних матеріалів.

Низький контактний опір.

застосування

1. Адгезійну міцність зв'язку залежить від ступеня притиску клейкої стрічки до поверхні.
2. Для отримання оптимальної адгезії сполучаються поверхні повинні бути чистими і сухими.
3. Оптимальна температура нанесення стрічки 20°C - 38°C. Не рекомендується нанесення стрічки при температурі нижче 10°C. Якщо стрічка нанесена при нормальних умовах, адгезійні властивості стрічки зберігаються у широкому температурному інтервалі.

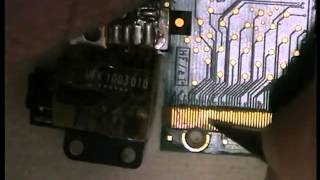

ПРИКЛАД ЗАСТОСУВАННЯ:

▶ Дивитися на YouTube

Технічні характеристики:

Колір: прозорий

Товщина скотча - 50 мікрон

Клей: Акриловий

Тип клею - чутливий до тиску/

Метод склеювання - Тиск пальця або валик.

Тиск склеювання 0,10 МПа

Температура склеювання 15С - 70С

Тип провідних частинок - Нікель з срібним покриттям

Напрямок провідності - Вісь Z

Мінімальний зазор між контактами - 0,4 мм

Тип підключення - Flex to Flex, Flex до LCD, Flex до PCB

Товщина лайнера -100 мікрон

Матеріал лайнера - крафт - папір

Кількість клейких сторін - 2

Особливість: Термостійкість

Ширина - 5мм

Довжина - 50мм

Комплектація:

Скотч 3M 9703 смуга 5мм х 50мм - 1шт.
