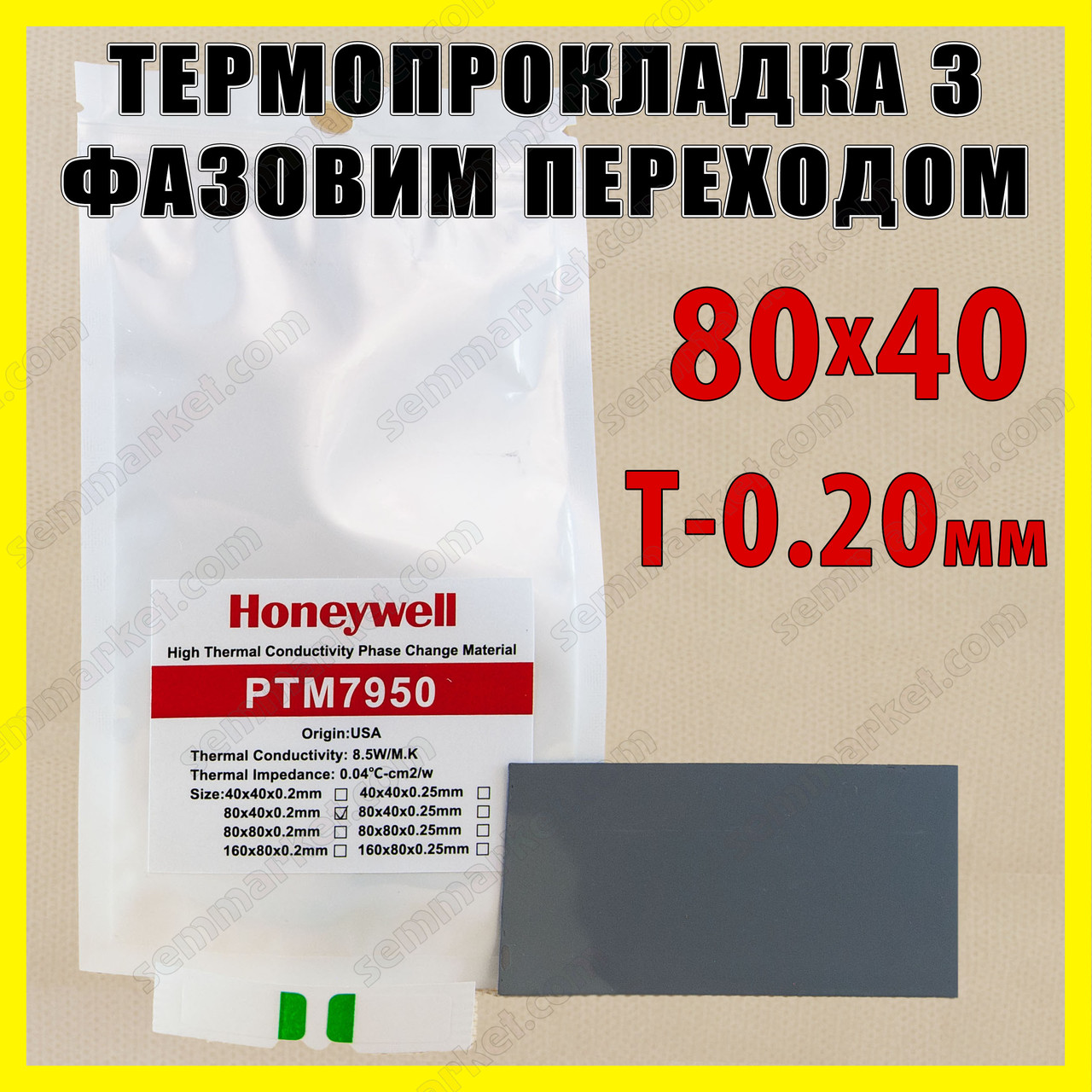

Термопрокладка з фазовим переходом Honeywell PTM7950 0.20 × 80 × 40 мм — заміна термопасти для процесора та відеокарти

Honeywell PTM7950 — PCM-термоінтерфейс із фазовим переходом для охолодження процесорів, відеочипів, CPU та GPU. Матеріал застосовується як альтернатива звичайній термопасті в ноутбуках, відеокартах та інших системах охолодження зі щільним притиском радіатора. У пошуку його також називають фазовою термопрокладкою, термопастою з фазовим переходом, рідкою термопрокладкою та термоінтерфейсом із фазовим переходом.

⚠️ Зверніть увагу: встановлення Honeywell PTM7950 є непростим і потребує відповідних навичок. Перед монтажем обов’язково прочитайте наведені нижче рекомендації зі встановлення.

Опис:

Honeywell PTM7950 — тонкий листовий термоінтерфейс із фазовим переходом для встановлення між процесором або графічним чипом і радіатором. Матеріал використовується як заміна звичайної термопасти в системах охолодження CPU та GPU.

Під час нагрівання до робочої температури шар розм’якшується, повторює мікрорельєф контактних поверхонь і заповнює невеликі нерівності між кристалом та основою радіатора. Фазовий перехід не перетворює PTM7950 на текучу рідину: матеріал стає пластичнішим, але залишається в зоні контакту. Після охолодження він знову ущільнюється, зберігаючи сформований тепловий контакт.

Лист можна обрізати під необхідну форму процесора або графічного чипа. PTM7950 розрахований на тонкий контактний шар і не призначений для заповнення великих зазорів замість звичайних термопрокладок завтовшки 0,5–3 мм.

⚠️ Важливо: заміна штатної термопасти на Honeywell PTM7950 може бути не передбачена виробником конкретного пристрою. Перед встановленням переконайтеся, що конструкція системи охолодження забезпечує відповідний зазор, рівномірний притиск і сумісність із таким типом термоінтерфейсу. Рішення про встановлення користувач приймає самостійно та виконує заміну на власний ризик.

Вимоги до притиску

Для ефективної роботи PTM7950 потрібен достатньо сильний і рівномірний притиск радіатора. Під час нагрівання матеріал розм’якшується, а тиск допомагає сформувати тонкий робочий шар і заповнити мікронерівності контактних поверхонь. За слабкого притиску, обмеженого ходу кріплення або перекосу радіатора шар може залишитися надто товстим і гірше передавати тепло.

Особливо уважно слід оцінювати системи з підпружиненими гвинтами, притискними скобами та кріпленнями з обмежувачами ходу. Такі конструкції можуть нормально працювати з PTM7950, але фактичний тиск залежить від конкретної системи охолодження та стану кріплення.

Притиск радіатора та сусідні термоінтерфейси

У відеокартах і ноутбуках важливо, щоб термопрокладки на пам’яті та силових елементах не підіймали радіатор над CPU або GPU. Неправильна товщина, висока жорсткість прокладок, перекіс основи або нерівномірне затягування гвинтів можуть послабити контакт і спричинити підвищену температуру, зокрема великий розрив між температурою GPU та hotspot.

У відеокартах і ноутбуках спільний радіатор одночасно притискається до GPU, пам’яті та силових елементів. Якщо силіконові термопрокладки неправильно підібрані за товщиною, вони можуть підняти або перекосити радіатор і послабити його контакт із кристалом CPU або GPU. У таких випадках замість звичайних прокладок на VRAM, VRM та інших елементах із зазором можна використовувати рідкі термопрокладки K5-PRO або FEHONDA. Вони заповнюють ділянки різної висоти та допомагають уникнути перекосу спільного радіатора. На основний кристал CPU або GPU їх не наносять.

Порівняно з багатьма класичними термопастами фазовий матеріал менше схильний до поступового витискання із зони контакту під час повторюваних циклів нагрівання та охолодження. PTM7950 не проводить електричний струм і за акуратного встановлення не створює характерного для рідкого металу ризику короткого замикання.

Перед монтажем рекомендується ненадовго охолодити лист — холодний матеріал стає щільнішим, тому його легше обрізати, відокремити від захисної плівки та точно розмістити на поверхні чипа.

Знімайте захисні плівки поетапно: спочатку видаліть перший лайнер, покладіть вирізаний елемент на процесор або графічний чип і злегка притисніть для фіксації. Потім обережно зніміть другий лайнер і встановіть радіатор. Не видаляйте обидві плівки заздалегідь: тонкий шар може розтягнутися, зміститися або порватися під час монтажу.

Технічні характеристики:

• Виробник: Honeywell
• Модель: PTM7950
• Матеріал: PCM-термоінтерфейс із фазовим переходом
• Теплопровідність: 8,5 Вт/(м·К)
• Температура фазового переходу: близько 45 °C
• Електропровідність: не проводить електричний струм
• Товщина листа: 0,20 мм, допуск ±0,03 мм
• Розмір: 80 × 40 мм
• Робоча температура: від −55 °C до +180 °C
• Сумісні контактні поверхні: мідь, алюміній і кераміка

Комплектація:

• Термоінтерфейс Honeywell PTM7950 — 1 шт.
• Стік для встановлення — 2 шт.
• Фірмовий пакет — 1 шт.
