Анізотропна плівка HITACHI AC-2056R-35 2мм х10см струмопровідна Z-axis струмопровідна скотч
54 ₴
Мінімальна сума замовлення на сайті — 100 грн
- В наявності 7 од.
- Код: R-AC-2056R-35_2_10cm
- +380 (67) 600-72-74Киевстар

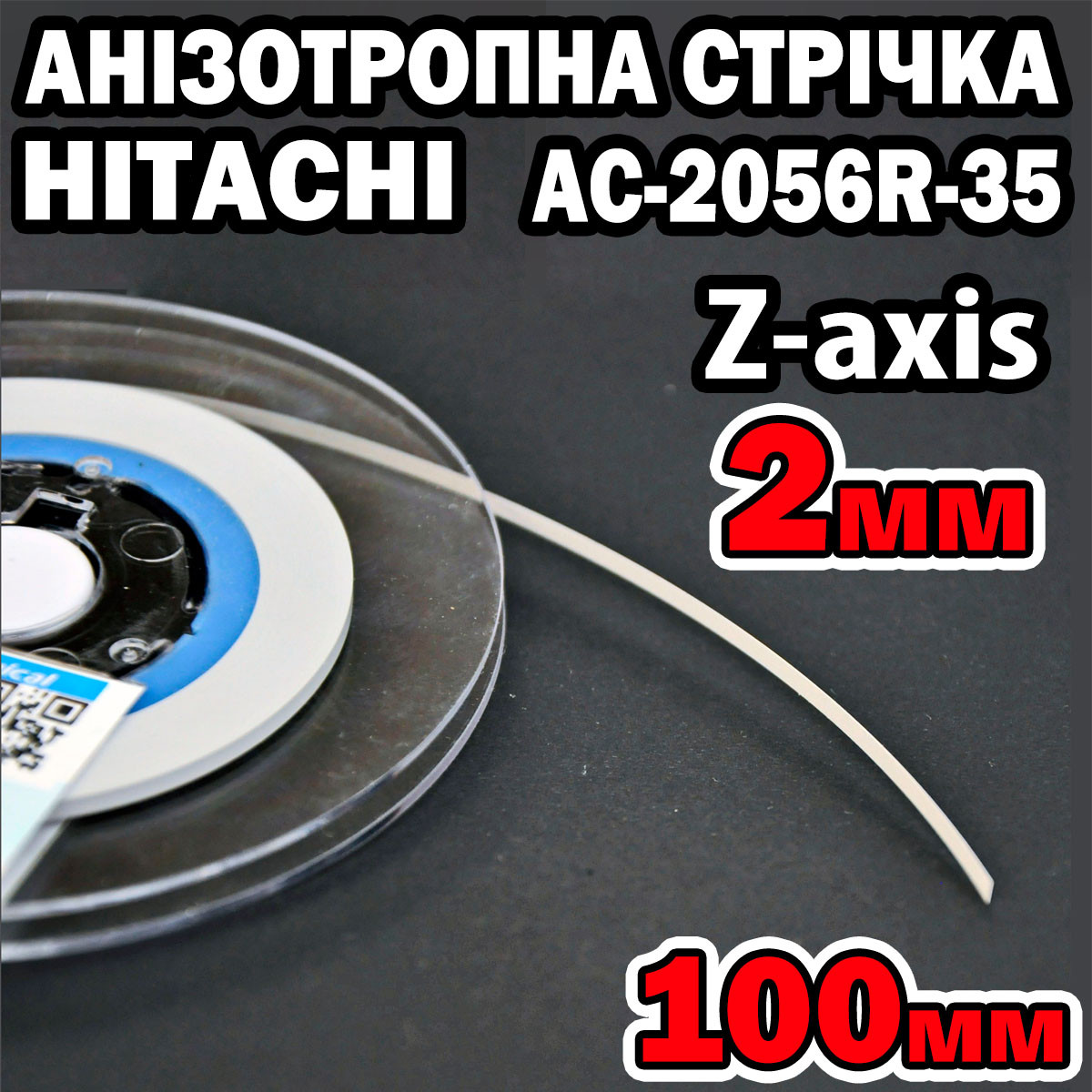

Анізотропна струмопровідна плівка Hitachi AC-2056R-35 Z-axis 2мм х 100мм (термоскотч струмопровідний)
Анізотропна струмопровідна плівка Hitachi AC-2056R-35 використовується виробниками LCD плазм та інших подібних пристроїв.
Так само застосовується для ремонту телефонів, моніторів, планшетів та ін..
Опис:
Торгова марка: Hitachi
Номер моделі: AC-2056R-35
Технологія ACF широко використовується для підключення РК-панелей з гнучкими друкованими платами або для підключення друкованих плат в різних конфігураціях.
Анізотропна струмопровідна плівка насичена дрібно дисперсійними струмопровідними частинками золота.
При впливі температурою і тиском на сполучаються поверхні, кульки замикають контакти і з'являється провідність. Сама основа (сухий термо клей) є діелектриком.
При затвердінні AC-2056R-35 здійснює електричний контакт тільки в напрямку осі Z (перпендикулярно з'єднуються поверхнях).
Анізотропна плівка є ідеальним з'єднувачем, так як гарантує надійний зв'язок, тепло - і електропровідність, що значно полегшує процес монтажу «Flip Chip» - компонентів.
Основна технологія застосування ACF стрічки AC-2056R-35 : FPC,TCP to PCB
Застосування
УВАГА! Для виконання робіт з анізотропної плівкою необхідний досвід та навички ремонту електроніки. Враховуйте це перед покупкою плівки.
Поверхня повинна бути очищена від залишків скотчу, пилу, вологи, масла.
Пресування ACF стрічки здійснюється гарячим стрижнем з термодатчиком і контролюємо зусиллям тиску в два етапи.
1) Нанесение анизотропной ленты на приклеиваемую поверхность: Температура - 60-90°C, давление - 1 кг/см2, длительность 1-5с.
2) Полная фиксация: Температура - 170-180°C, давление - 2 кг/см2, длительность 10-15с.
Температура может варьироваться в пределах 170-210°C в зависимости от толщины, материала, условий окружающей среды.
Технические характеристики:
Цвет: прозрачный
Толщина: 35 микрон
Тип шариков: Ni (никель)
Размер шариков: 2 микрона
Количество шариков: 20000 шт./мм2
Минимальное расстояние между контактами: 50 микрон
Ширина - 2 мм
Длина - 100 мм
Комплектация:
Анизотропная пленка Hitachi AC-2056R-35 (полоса 2мм х 100мм) - 1шт.
| Основні | |
|---|---|
| Виробник | SEMM |
| Країна виробник | Японія |
| Користувальницькі характеристики | |
| Тип | Припої |
| Доставка/Оплата | Товари відправляємо <b>ТІЛЬКИ ПІСЛЯ 100% ПЕРЕДОПЛАТИ ТОВАРУ. </b><p>Реквізити на оплату повідомляємо після оформлення замовлення.</p> |
| Додаткові характеристики | Довжина: 10см. Ширина: 2 мм. Товщина: 35мкрон |
- Ціна: 54 ₴
- Спосіб упаковки: рулон
