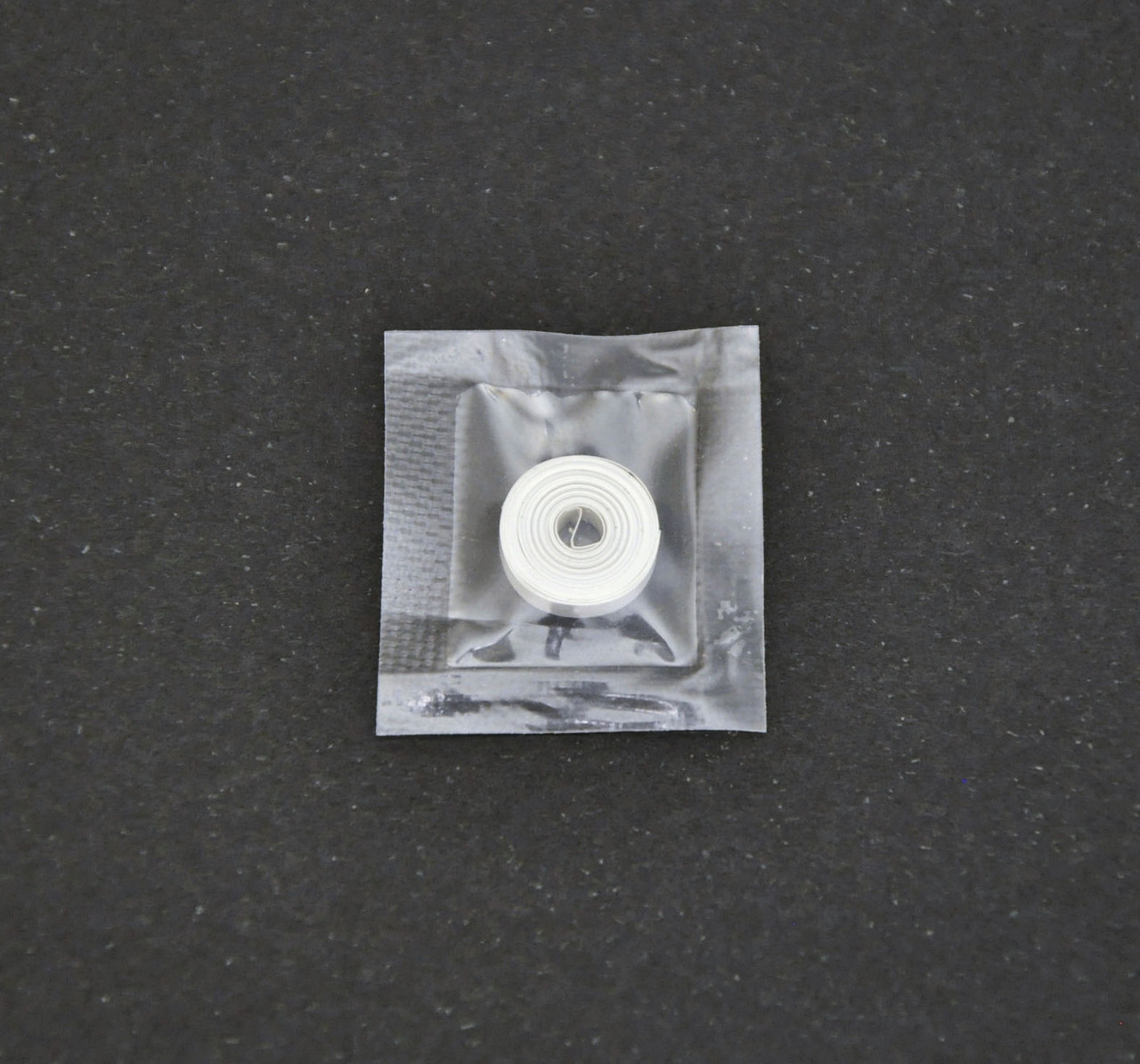

Анізотропна плівка HITACHI AC-2056R-35 2мм X1м струмопровідна Z-axis струмопровідна скотч
147 ₴
- В наявності 48 од.
- Код: R-AC-2056R-35_2_1m
- +380 (67) 600-72-74Киевстар
Анизотропна токопровідна плівка Hitachi AC-2056R-35 Z-axis 2м х 1метр (потопровідний) термо скотч
Анизотропна токопровідна плівка Hitachi AC-2056R-35 Використовується виробниками LCD плазм та інших подібних пристроїв.
Так само використовуються для ремонту телефонів, моніторів, планшетів і д.
Опис:
Торгова марка: Hitachi
Номер моделі: AC-2056R-35
Технологія ACF широко використовується для з'єднання ЖК-панлів з гнучкими друкарськими платтями або для з'єднання друкованих плат у різних конфігураціях.
Анизотропна токопровідна плівка насичена дрібно дисперсионними токопровідними частинками золота.
Під дією температури й тиску на з’єднувані поверхні кульки замикають контакти і починають проводитися. Сама основа (сухий термоклей) є діелектом.
При відверненні AC-2056R-35 здійснює електричний контакт тільки в напрямку вісі «Z» (перпендикулярно з'єднаних поверхонь).
Анизотропна плівка є ідеальним з'єднанням, тому що гарантує надійний зв'язок, тепло- і електропровідність, що значно полегшує процес монтажу « Flip Chipp» - компонентів.
Головний технологія Пристосування ACF стрічковий накопичувач AC-2056R-35 : FPC,TCP to PCB
Застосування
УВАГА! Для виконання роботи з анізотропною плівкою необхідний досвід і вміння ремонтувати електроніки. Враховуйте це перед купівлею плівки.
Поверхня повинна бути очищена від залишків скотча, пилу, вологи, олії.
Преса ACF стрічки виробляється гарячим стержнем з термодатчиком і контрольованим стимулом тиску в два етапи.
1) Нанесення анізотропної стрічки на прилеглу поверхню: температура - 60-90 °C, тиск - 1 кг/см2, тривалість 1-5с.
2) Повна фіксація: температура - 170-180 градусівC, тиск - 2 кг/см2, тривалість 10-15с.
Температура може різнитися в межах 170-210 °C залежно від товщини, матеріалу, умов навколишнього середовища.
Технічні характеристики:
Колір: прозорий
Ширина: 35 мікрон
Тип кульок: Ni (никель)
Розмір кульок: 2 мікрони
Кількість кульок: 20 000 шт./м2
Мінімальна відстань між контактами: 50 мікронів
Ширина - 2 мм
Довжина - 1 метр
Комплектація:
Анизотропна плівка Hitacchi AC-2056R-35 (полоса 2м х 1000мммм) - 1шт.
| Основні | |
|---|---|
| Виробник | Hitachi |
| Країна виробник | Японія |
| Користувальницькі характеристики | |
| Тип | Припої |
| Доставка/Оплата | Товари відправляємо <b>ТІЛЬКИ ПІСЛЯ 100% ПЕРЕДОПЛАТИ ТОВАРУ. </b><p>Реквізити на оплату повідомляємо після оформлення замовлення.</p> |
| Додаткові характеристики | Довжина: 1метр. Ширина: 2 мм. Товщина: 35мкрон |
- Ціна: 147 ₴
- Спосіб упаковки: рулон
