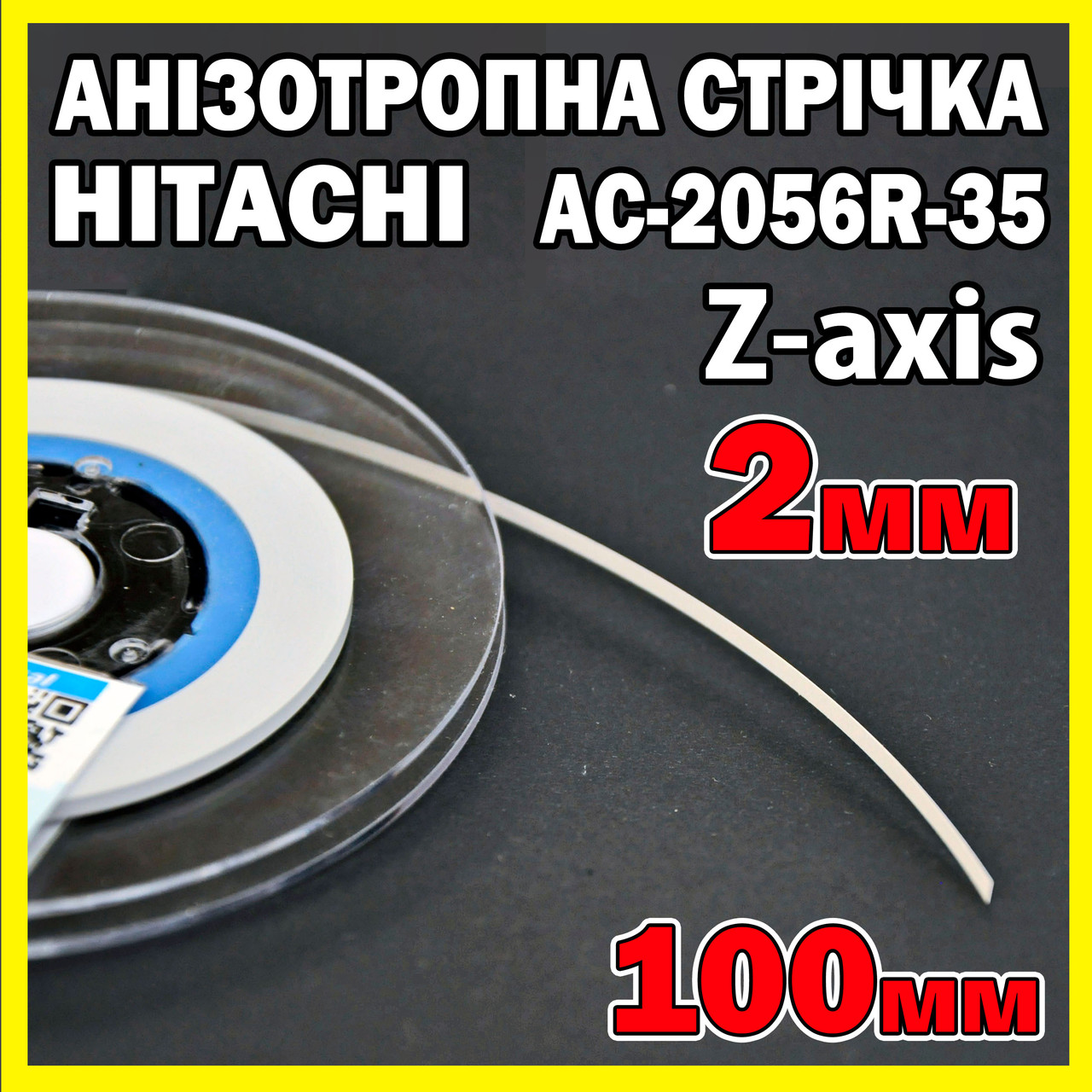

Анізотропна плівка HITACHI AC-2056R-35 2мм х10см струмопровідна Z-axis струмопровідна скотч
  • Анізотропна плівка HITACHI AC-2056R-35 2мм х10см струмопровідна Z-axis струмопровідна скотч, фото 2
  • Анізотропна плівка HITACHI AC-2056R-35 2мм х10см струмопровідна Z-axis струмопровідна скотч, фото 3
  • Анізотропна плівка HITACHI AC-2056R-35 2мм х10см струмопровідна Z-axis струмопровідна скотч, фото 4
  • Анізотропна плівка HITACHI AC-2056R-35 2мм х10см струмопровідна Z-axis струмопровідна скотч, фото 5
  • Анізотропна плівка HITACHI AC-2056R-35 2мм х10см струмопровідна Z-axis струмопровідна скотч, фото 6
  • Анізотропна плівка HITACHI AC-2056R-35 2мм х10см струмопровідна Z-axis струмопровідна скотч, фото 7

Анізотропна плівка HITACHI AC-2056R-35 2мм х10см струмопровідна Z-axis струмопровідна скотч

52,90 ₴

Мінімальна сума замовлення на сайті — 100 грн

  • Немає в наявності
  • Код: AC-2056R-35_2_10cm
+380 (67) 470-76-57
lifecell
  • +380 (67) 600-72-74
    Киевстар
повернення товару протягом 14 днів за рахунок покупця
Анізотропна плівка HITACHI AC-2056R-35 2мм х10см струмопровідна Z-axis струмопровідна скотчАнізотропна плівка HITACHI AC-2056R-35 2мм х10см струмопровідна Z-axis струмопровідна скотч
52,90 ₴
Немає в наявності
+380 (67) 470-76-57
lifecell
  • +380 (67) 600-72-74
    Киевстар
Опис
Характеристики
Специфікація
Інформація для замовлення

Анізотропна струмопровідна плівка Hitachi AC-2056R-35 Z-axis 2мм х 100мм (термоскотч струмопровідний)

Умови продажу

УМОВИ ПРОДАЖУ    ВСІ ТОВАРИ   ВІДГУКИ ПРО НАС

Анізотропна струмопровідна плівка Hitachi AC-2056R-35 використовується виробниками LCD плазм та інших подібних пристроїв.
Так само застосовується для ремонту телефонів, моніторів, планшетів та ін..

Схожі види матеріалов

Анізотропна плівка HITACHI

Опис:

Торгова марка: Hitachi

Номер моделі: AC-2056R-35

Технологія ACF широко використовується для підключення РК-панелей з гнучкими друкованими платами або для підключення друкованих плат в різних конфігураціях.

Анізотропна струмопровідна плівка насичена дрібно дисперсійними струмопровідними частинками золота.

При впливі температурою і тиском на сполучаються поверхні, кульки замикають контакти і з'являється провідність. Сама основа (сухий термоклей) є діелектриком.

При затвердінні AC-2056R-35 здійснює електричний контакт тільки в напрямку осі Z (перпендикулярно з'єднуються поверхнях).

Анізотропна плівка є ідеальним з'єднувачем, так як гарантує надійний зв'язок, тепло - і електропровідність, що значно полегшує процес монтажу «Flip Chip» - компонентів.

Основна технологія застосування ACF стрічки AC-2056R-35 : FPC,TCP to PCB

Застосування

УВАГА! Для виконання робіт з анізотропної плівкою необхідний досвід та навички ремонту електроніки. Враховуйте це перед покупкою плівки.

Поверхня повинна бути очищена від залишків скотчу, пилу, вологи, масла.

Пресування ACF стрічки здійснюється гарячим стрижнем з термодатчиком і контролируемм зусиллям тиску в два етапи.

1) Нанесення анізотропної стрічки на приклеюємо поверхня: Температура - 60-90°C, тиск 1 МПа, тривалість 1-5сек

2) Повна фіксація: Температура 170-180°C, тиск - 2 МПа, тривалість 10-15сек.

Температура може змінюватись в межах 170-210°C в залежності від товщини матеріалу, умов навколишнього середовища.

ПРИКЛАД ЗАСТОСУВАННЯ:

Технічні характеристики:

Колір: прозорий

Товщина: 35 мікрон

Тип кульок: Ni (нікель)

Розмір кульок: 2 мікрона

Кількість кульок: 20000 шт./мм2

Мінімальна відстань між контактами: 50 мікрон

Ширина - 2 мм

Довжина - 100 мм

Інші технічні дані:

Комплектація:

Анізотропна плівка Hitachi AC-2056R-35 (смуга 2мм х 100мм) - 1шт.

Основні атрибути
ВиробникHitachi
Країна виробникЯпонія
Довжина100 мм
СтанНовий
Ширина2 мм
Користувальницькі характеристики
ТипСтрумопровідний
Товщина0.035
  • Ціна: 52,90 ₴
  • Спосіб упаковки: OEM
