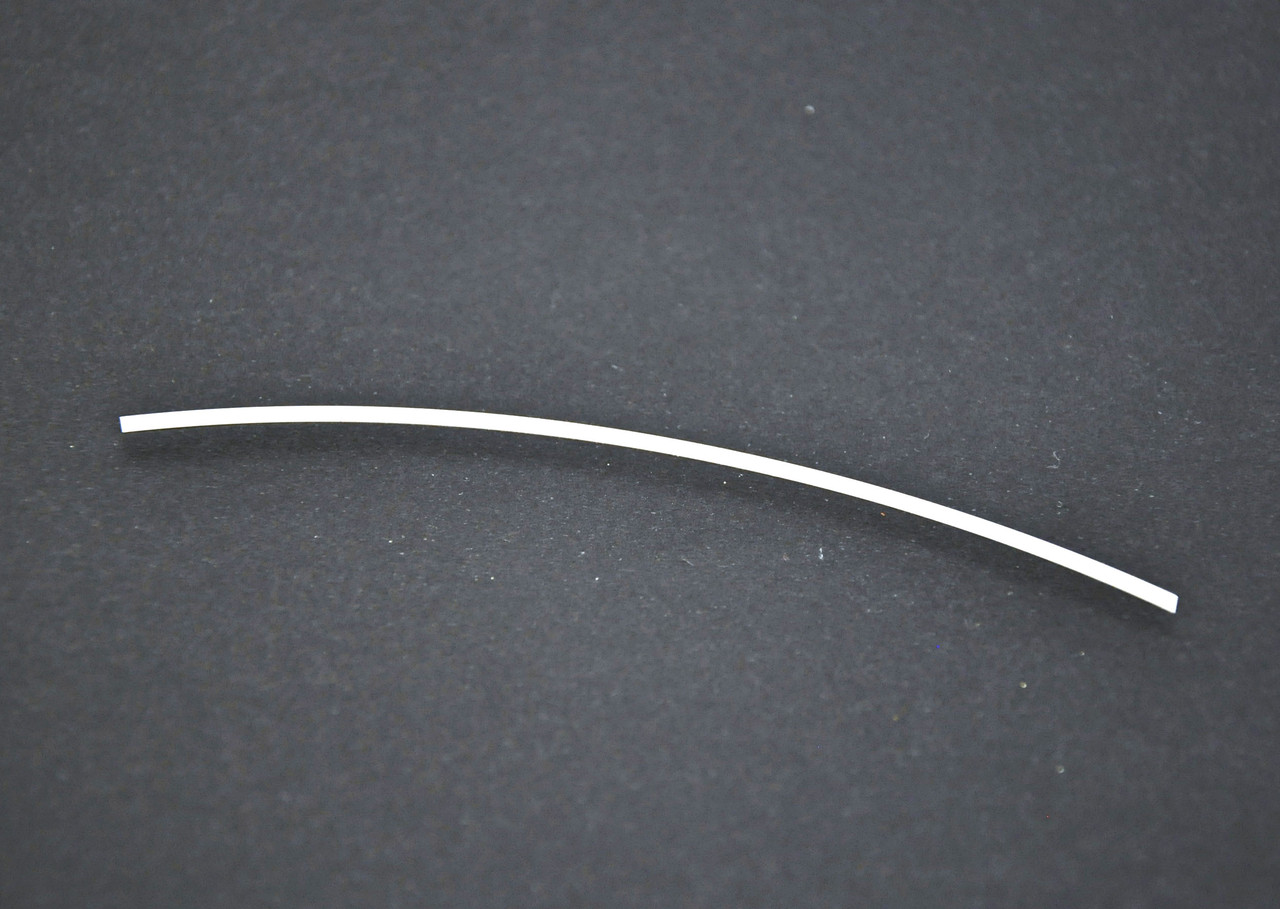

Анізотропна плівка HITACHI AC-7206U-18 2мм х10см струмопровідна Z-axis струмопровідна скотч

Анизотропна токопровідна плівка AC-7206U-18 Z-axis 2мм 100мм (термоскотт токопровідний)

Анизотропна токопровідна плівка AC-7206U-18 використовується виробниками LCD плазм та інших подібних пристроїв.
Так само використовуються для ремонту телефонів, моніторів, планшетів і д.

Опис:

Номер моделі: AC-7206U-18

Технологія ACF широко використовується для з'єднання ЖК-панлів з гнучкими друкарськими платтями або для з'єднання друкованих плат у різних конфігураціях.

Анизотропна токопровідна плівка насичена дрібно дисперсионними токопровідними частинками золота.

Під дією температури й тиску на з’єднувані поверхні кульки замикають контакти і починають проводитися. Сама основа (сухий термоклей) є діелектом.

При відверненні AC-7206U-18 здійснює електричний контакт тільки в напрямку вісі "Z" (перпендикулярно з'єднаним поверхонями).

Анизотропна плівка є ідеальним з'єднанням, тому що гарантує надійний зв'язок, тепло- і електропровідність, що значно полегшує процес монтажу « Flip Chipp» - компонентів.

Поточні технології застосування ACF стрічки:

• Flex on Glass (FOG)

• Chip on Glass (COG)

• Chip on Flex (COF)

• TAB, Flex on Board (FOB)

• Flex on Flex (FOF)

• Chip on Board (COB).

Застосування

Поверхня повинна бути очищена від залишків скотча, пилу, вологи, олії.

Преса ACF стрічки виробляється гарячим стержнем з термодатчиком і контрольованим стимулом тиску в два етапи.

1) Нанесення анізотропної стрічки на приклеєну поверхню: температура - 80 °C, тиск - 1 МПа, тривалість 1-5сека

2) Повна фіксація: температура - 170-180 градусівC, тиск - 2-4 МПа, тривалість 10-15сек.

Температура може різнитися в межах 170-210 °C залежно від товщини, матеріалу, умов навколишнього середовища.

Технічні характеристики:

Колір: прозорий

Товщина: 18 мікронів

Тип кульок: Au (золото)

Розмір кульок: 5 мікрон

Кількість кульок: 4500 мм2

Мінімальна ширина контактів: 25 мікронів

Мінімальна відстань між контактами: 25 мікронів

Ширина - 2 мм

Довжина рулона - 100 мм

Інші технічні дані:

Комплектація:

Пленка AC-7206U-18 - 100 мм
