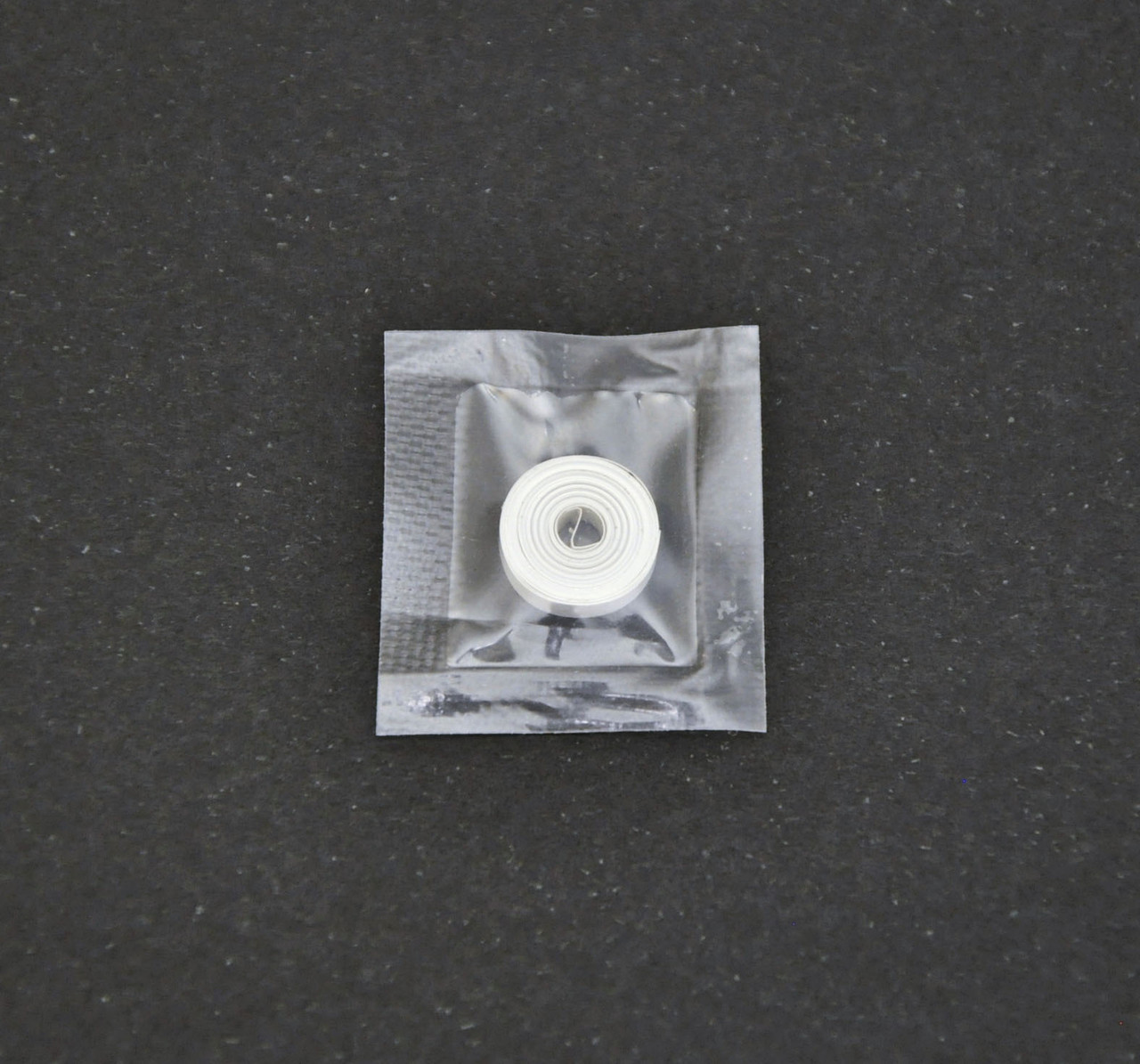

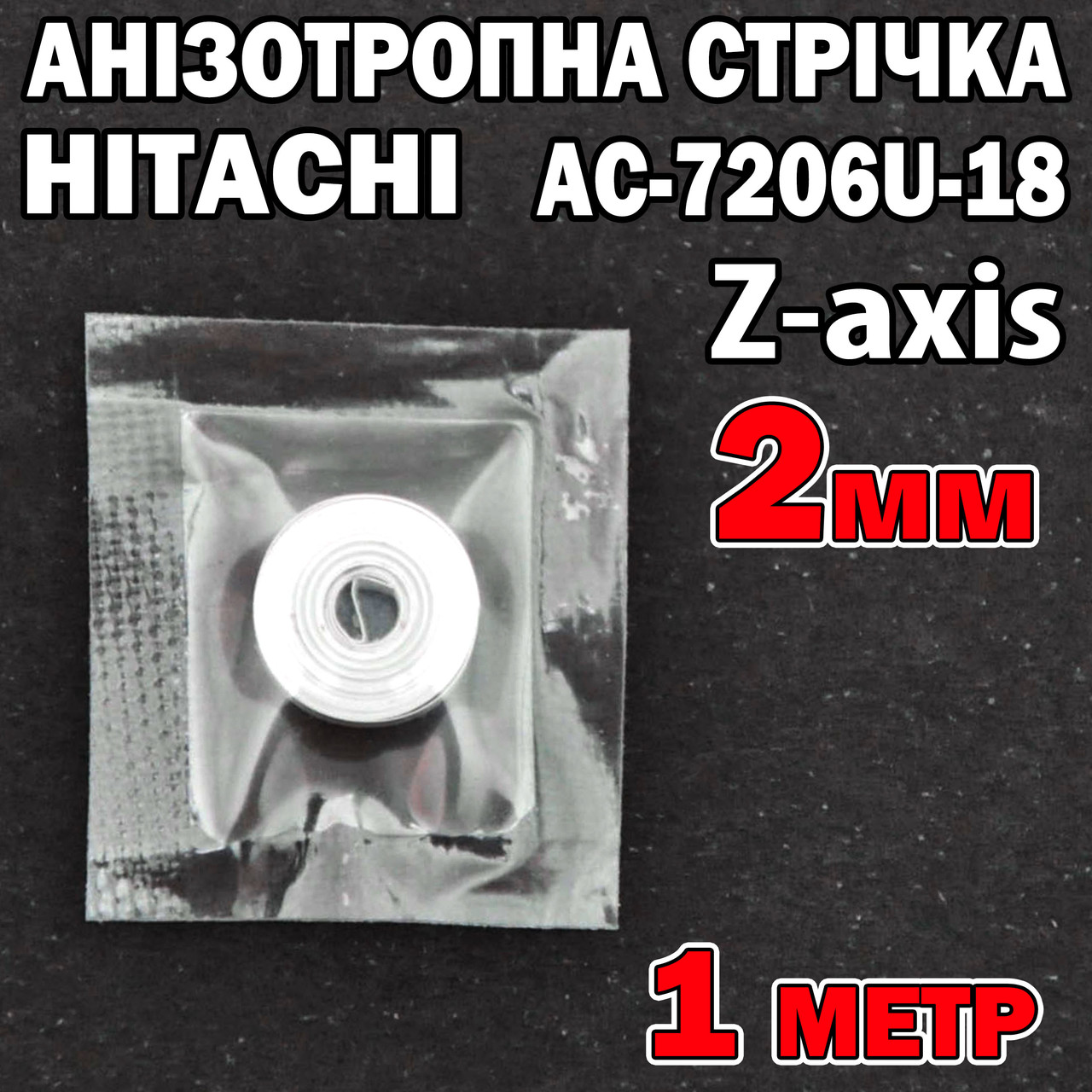

Анізотропна плівка HITACHI AC-7206U-18 2мм X1м струмопровідна Z-axis струмопровідний скотч

  • В наявності 20 од.
  • Код: R-Sko-AC-7206U-18-1m

140

+380 (67) 470-76-57
lifecell
  • +380 (67) 600-72-74
    Киевстар
повернення товару протягом 14 днів за рахунок покупця
Анізотропна плівка HITACHI AC-7206U-18 2мм X1м струмопровідна Z-axis струмопровідний скотч
Анізотропна плівка HITACHI AC-7206U-18 2мм X1м струмопровідна Z-axis струмопровідний скотчВ наявності 20 од.
140
+380 (67) 470-76-57
lifecell
  • +380 (67) 600-72-74
    Киевстар

Опис

Анізотропна струмопровідна плівка AC-7206U-18 Z-axis 2 мм х 1метр (термоскотч струмопровідний)

Анізотропна струмопровідна плівка AC-7206U-18 використовується виробниками LCD плазм та інших подібних пристроїв.
Також застосовується для ремонту телефонів, моніторів, планшетів та ін.

Опис:

Номер моделі: AC-7206U-18

Технологія ACF широко використовується для під'єднання РК-панелей із гнучкими друкованими платами або для під'єднання друкованих плат у різних конфігураціях.

Анізотропна струмопровідна плівка насичена дрібно дисперсійними струмопровідними частинками золота.

Під час впливу температурою та тиском на поверхні, що з'єднуються, кульки замикають контакти та з'являється провідність. Сама основа (сухий термоклей) є діелектриком.

У разі затвердіння AC-7206U-18 здійснює електричний контакт тільки в напрямку осі «Z» (перпендикулярно сполучним поверхням).

Анізотропна плівка є ідеальним з'єднувачем, оскільки гарантує надійний зв'язок, тепло- та електропровідність, що неабияк полегшує процес монтажу «Flip Chip» - компонентів.

Основна технологія застосування ACF стрічки :

  • Flex on Glass (FOG)

  • Chip on Glass (COG)

  • Chip on Flex (COF)

  • TAB, Flex on Board (FOB)

  • Flex on Flex (FOF)

  • Chip on Board (COB).

Застосування

УВАГА! Для виконання робіт з анізотропною плівкою необхідний досвід і навички ремонту електроніки. Враховуйте це перед купівлею плівки.

Поверхня має бути відчищена від залишків скотчу, пилу, вологи, олії.

Пресування ACF стрічки здійснюється гарячим стрижнем із термодатчиком і контрольованим зусиллям тиску у два етапи.

1) Нанесення анізотропної стрічки на приклеювану поверхню: Температура - 80 °C, тиск - 1 МПа, тривалість 1-5 сек

2) Повна фіксація: Температура - 170-180 °C, тиск - 2-4 МПа, тривалість 10-15 сек.

Температура може варіюватися в межах 170-210 °C залежно від товщини, матеріалу, умов довкілля.

Технічні характеристики:

Колір: прозорий

Товщина: 18 мікронів

Тип кульок: Au (золото)

Розмір кульок: 5 мікронів

Кількість кульок: 4500 мм2

Мінімальна ширина контактів: 25 мікронів

Мінімальна відстань між контактами: 25 мікронів

Ширина - 2 мм

Довжина рулону - 1000 мм

Інші технічні дані:

Комплектація:

Плівка AC-7206U-18 - 1 метр

Характеристики

Основні атрибути
ВиробникSEMM
Країна виробникЯпонія
Користувальницькі характеристики
ТипПрипої
Доставка/ОплатаТовари відправляємо <b>ТІЛЬКИ ПІСЛЯ 100% ПЕРЕДОПЛАТИ ТОВАРУ. </b><p>Реквізити на оплату повідомляємо після оформлення замовлення.</p>
Додаткові характеристикиДовжина : 1 метр. Ширина: 2 мм Товщина: 18 мкрон.

Інформація для замовлення

  • Ціна: 140
  • Спосіб упаковки: бобіна
