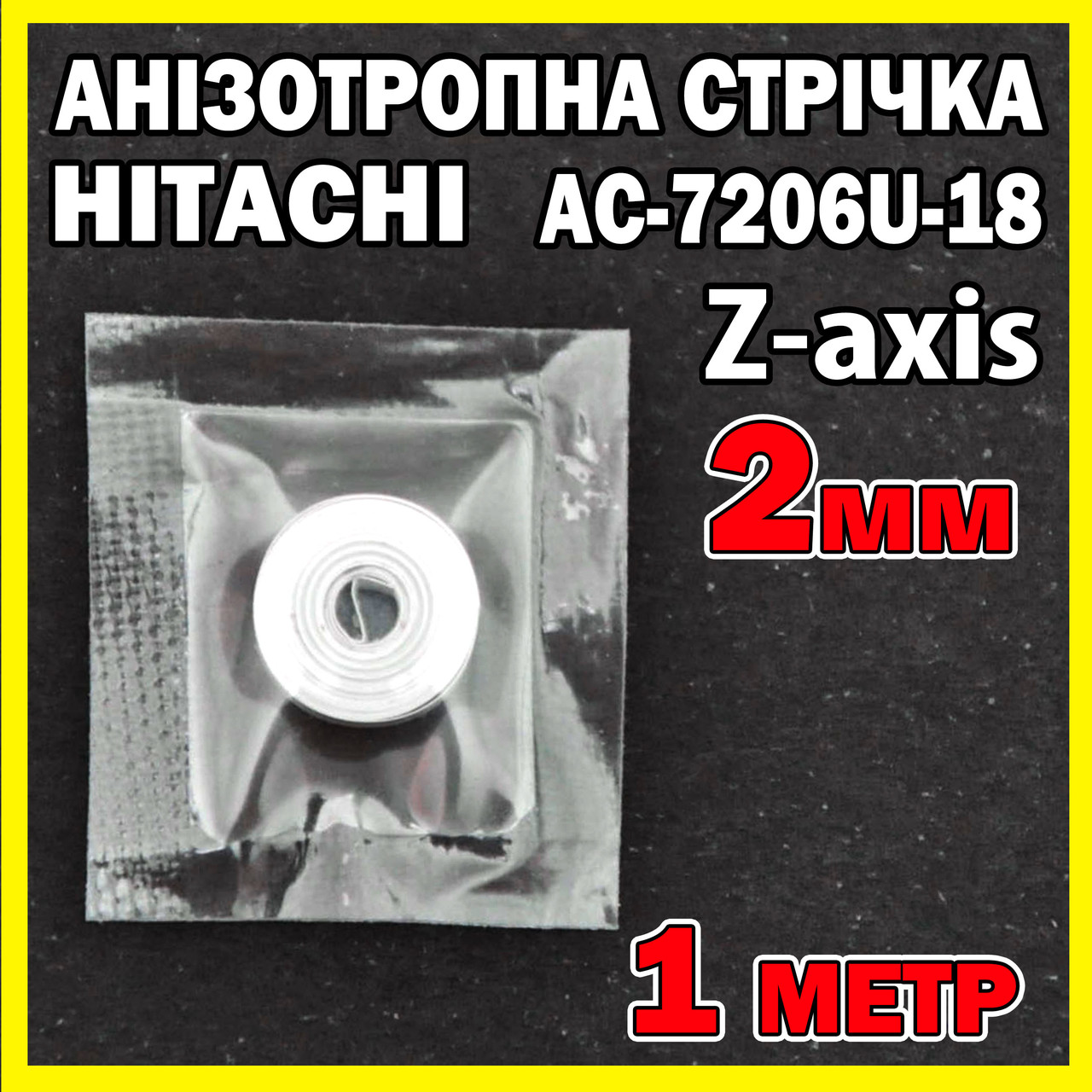

Анізотропна струмопровідна плівка Hitachi AC-7206U-18 Z-axis 2 мм х 1метр (термоскотч струмопровідний)

Условия продажи

УСЛОВИЯ ПРОДАЖИ    ВСЕ ТОВАРЫ   ОТЗЫВЫ О НАС

Анізотропна струмопровідна плівка Hitachi AC-7206U-18 використовується виробниками LCD плазм та інших подібних пристроїв.
Також застосовується для ремонту телефонів, моніторів, планшетів та ін.



Також у нашому магазині Ви можете придбати анізотропну плівку, анізотропний скотч, струмопровідний клей, теплопровідні клей, флюси BGA та ін.

Т-подібні

  наконечники

Анізотропна

плівка

Анізотропний

скотч

Струмопровідні

клеї

Розчинник

ACF плівки

Опис:

Торгова марка: Hitachi

Номер моделі: AC-7206U-18

Технологія ACF широко використовується для під'єднання РК-панелей із гнучкими друкованими платами або для під'єднання друкованих плат у різних конфігураціях.

Анізотропна струмопровідна плівка насичена дрібно дисперсійними струмопровідними частинками золота.

Під час впливу температурою та тиском на поверхні, що з'єднуються, кульки замикають контакти та з'являється провідність. Сама основа (сухий термоклей) є діелектриком.

У разі затвердіння AC-7206U-18 здійснює електричний контакт тільки в напрямку осі «Z» (перпендикулярно сполучним поверхням).

Анізотропна плівка є ідеальним з'єднувачем, оскільки гарантує надійний зв'язок, тепло- та електропровідність, що неабияк полегшує процес монтажу «Flip Chip» — компонентів.

Основна технологія застосування ACF стрічки :

  • Flex on Glass (FOG)

  • Chip on Glass (COG)

  • Chip on Flex (COF)

  • TAB, Flex on Board (FOB)

  • Flex on Flex (FOF)

  • Chip on Board (COB).

Застосування

УВАГА! Для виконання робіт з анізотропною плівкою необхідний досвід і навички ремонту електроніки. Враховуйте це перед купівлею плівки.

Поверхня має бути відчищена від залишків скотчу, пилу, вологи, олії.

Пресування ACF стрічки здійснюється гарячим стрижнем із термодатчиком і контрольованим зусиллям тиску у два етапи.

1) Нанесення анізотропної стрічки на приклеювану поверхню: Температура — 80 °C, тиск — 1 МПа, тривалість 1-5 сек

2) Повна фіксація: Температура — 170-180 °C, тиск — 2-4 МПа, тривалість 10-15 сек.

Температура може варіюватися в межах 170-210 °C залежно від товщини, матеріалу, умов довкілля.

ПРИМІР ЗАСТОСУВАННЯ:

Технічні характеристики:

Колір: прозорий

Товщина: 18 мікронів

Тип кульок: Au (золото)

Розмір кульок: 5 мікронів

Кількість кульок: 4500 мм2

Мінімальна ширина контактів: 25 мікронів

Мінімальна відстань між контактами: 25 мікронів

Ширина — 2 мм

Довжина — 1000 мм

Інші технічні дані:

Комплектація:

Стрічка Hitachi AC-7206U-18 (смужка 2 мм х 1000 мм) — 1 шт.

Основні атрибути
ВиробникHitachi
Країна виробникЯпонія
Довжина1000 мм
СтанНовий
Ширина2 мм
Користувальницькі характеристики
Товщина0.018
МатеріалЗолоті частинки
ТипСтрумопровідний
  • Ціна: 136 ₴
  • Спосіб упаковки: OEM
